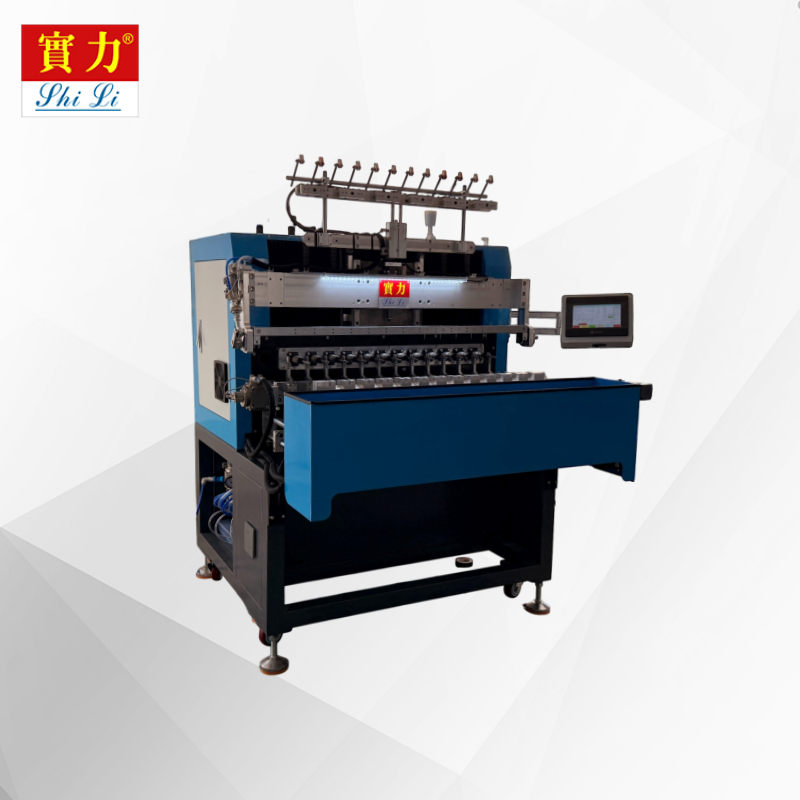

1. Características e Vantagens Principais

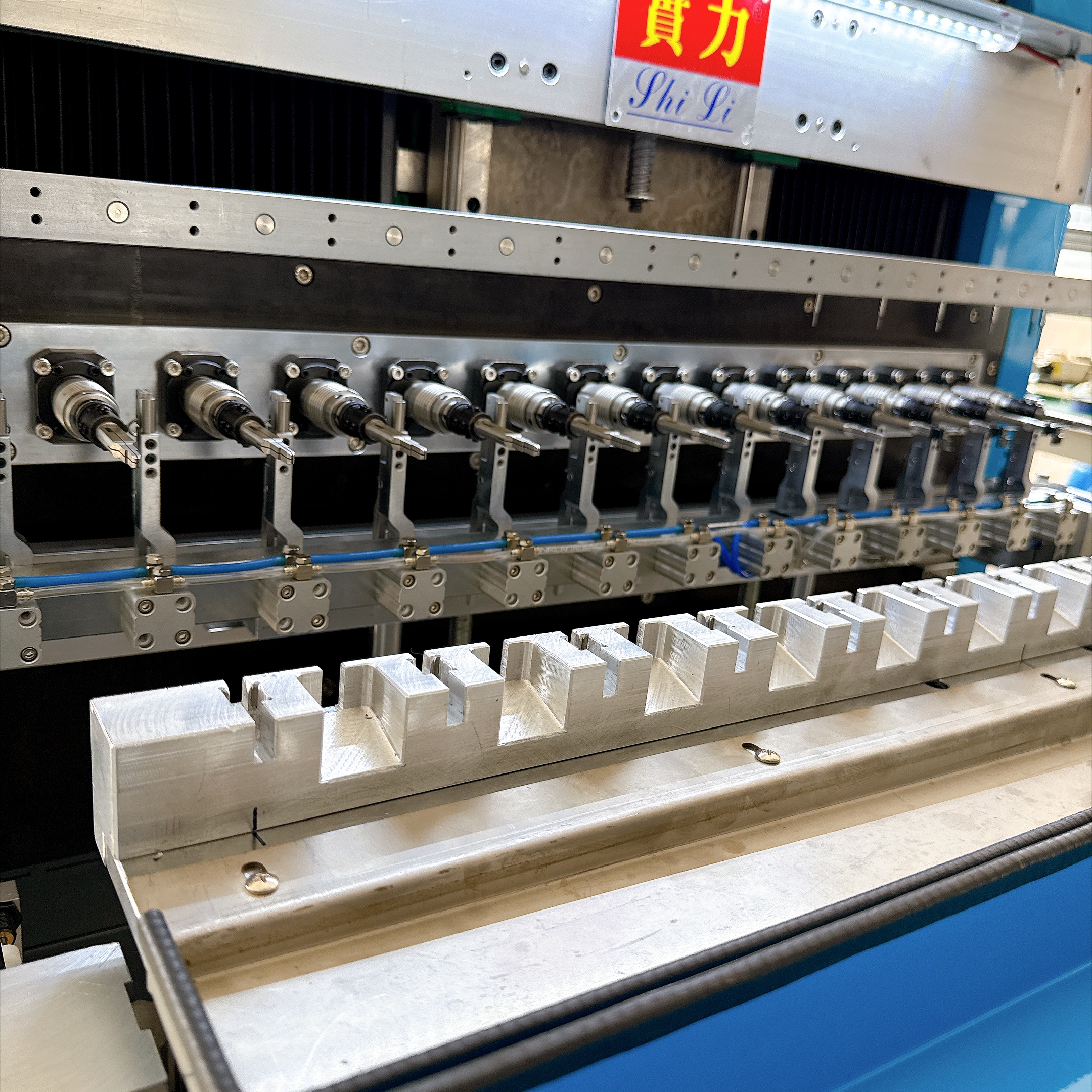

1.1 Acionamento de Alta Precisão com Servomotor Totalmente Servo e Múltiplos Eixos: Cada eixo de movimento (XYZU e Fuso) é acionado por um motor servo CA independente, proporcionando resposta rápida, dinâmica superior e excelente precisão de repetição de posicionamento.
1.2 Interpolação Multieixo e Enrolamento de Pinos em Ambas as Direções: Suporta interpolação linear e circular multieixo, permitindo facilmente o enrolamento de pinos terminais tanto em orientação horizontal quanto vertical.
1.3 Estrutura Robusta e Rígida da Máquina: A estrutura da máquina é fabricada em aço de alta resistência premium com alívio de tensões internas, e os alojamentos do fuso são tratados com ferro fundido nodular negro para vibração extremamente baixa, ruído operacional reduzido e vida útil prolongada.

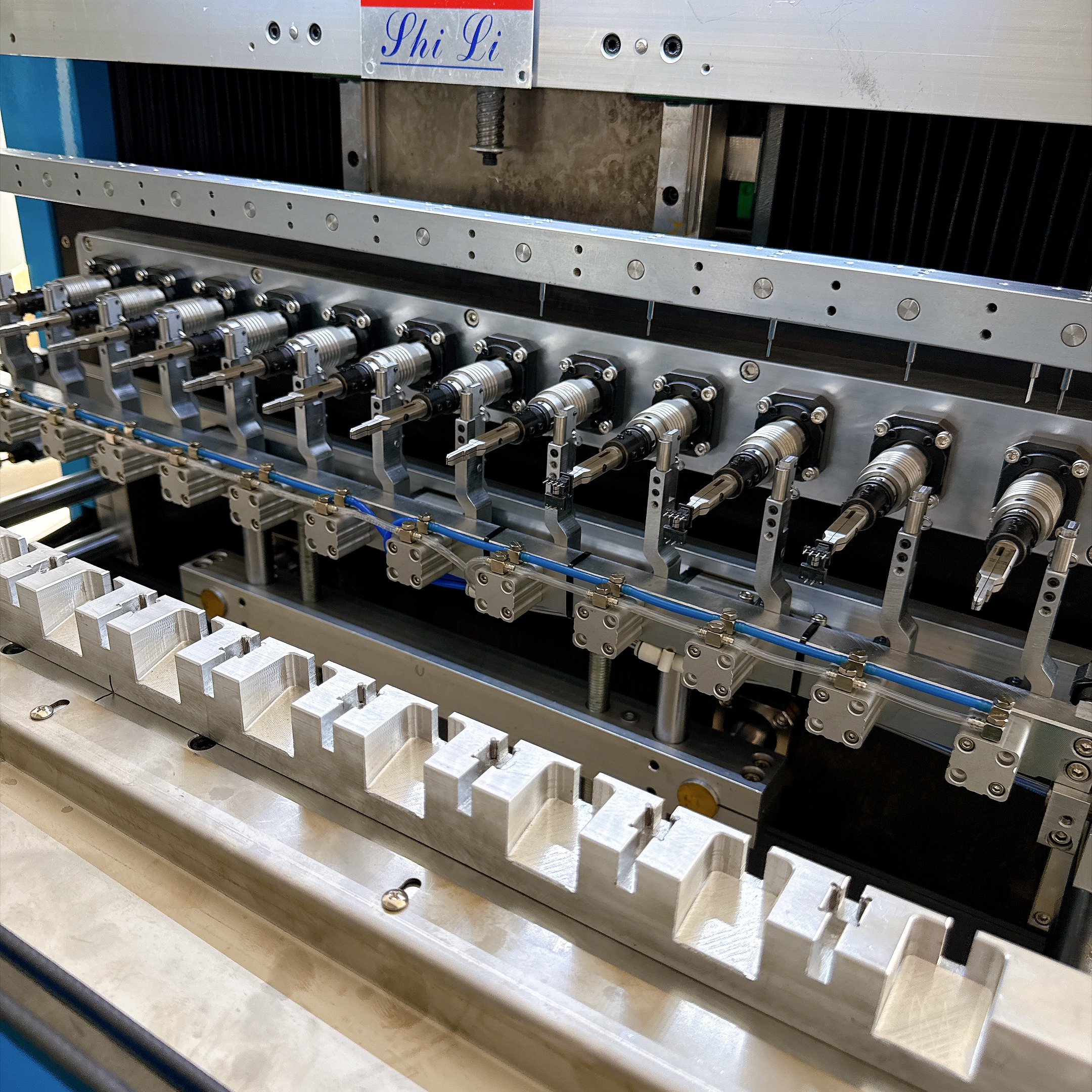

1.4 Troca Rápida de Ferramentas e Programas: A troca de produto exige apenas chamar o programa predefinido via tela de toque e substituir os dispositivos de fixação de ferramentas de troca rápida.

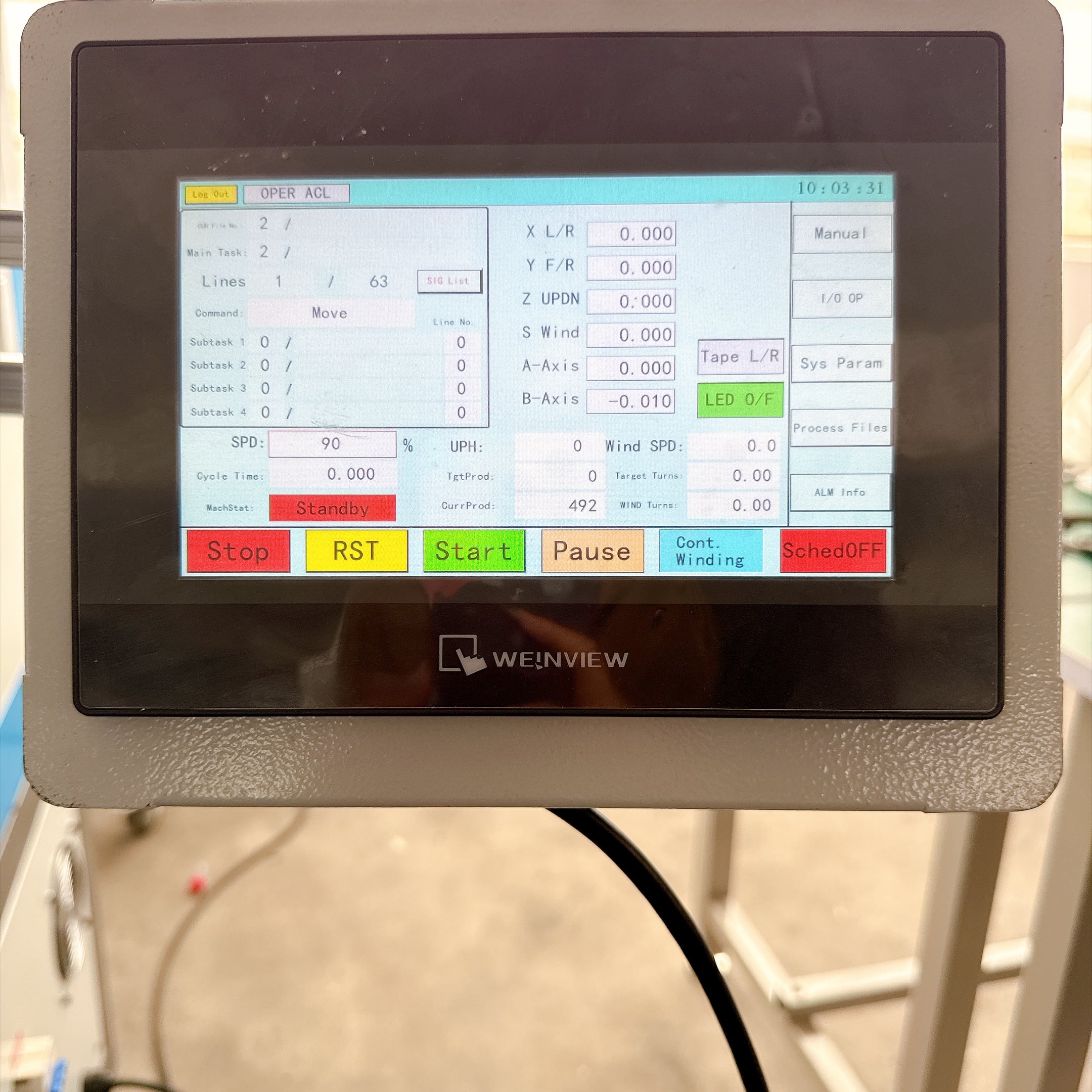

1.5 Interface Homem-Máquina Amigável ao Utilizador e Programação WYSIWYG: Equipado com um ecrã táctil a cores de 7 polegadas, permitindo programação personalizada flexível e configuração intuitiva de parâmetros WYSIWYG.
1.6 Corte Automatizado de Cabos e Alarme Inteligente de Ruptura: Dispõe de um mecanismo pneumático integrado de corte e detecção em tempo real de ruptura de cabos com paragem automática, evitando defeitos em lote e maximizando o rendimento da produção.
2. Componentes Principais e Configuração de Marcas Premium
N.º |
Componente / Subsistema |
Marca / Especificação |
Função e Destaque Técnico |
1 |
Fonte de alimentação comutável |
Taiwan Mean Well |
Fonte de alimentação regulada industrial com protecção contra sobretensões e sobrecargas |
2 |
SISTEMA DE CONTROLE CNC |
Controlador PLC/CNC de Elevado Desempenho |
Suporta interpolação espacial linear e circular multi-eixo |
3 |
Interface Homem-Máquina (IHM) |
Ecrã Táctil a Cores de 7 Polegadas |
Interface gráfica intuitiva, armazenamento multi-receita e ajuste em tempo real de parâmetros |
4 |
Motores Servo XYZU |
5 Conjuntos de Servo CA (Inovance / Rtelligent / Opcional Panasonic) |
Controle de movimento sincronizado multieixo com resposta dinâmica rápida |
5 |
Servo motor do fuso |
Servo de Alto Torque de 1300 W / 1500 W |
Saída de torque potente, operação estável em alta velocidade até 9.000 rpm |
6 |
Rolamentos da fuselagem |
NSK (Japão) |
Rolamentos ultraprecisos de alta velocidade, alta resistência ao desgaste, ruído mínimo |
7 |
Correias de transmissão |
Mitsuboshi / MBL (Japão) |
Correias dentadas síncronas de alta resistência garantindo transmissão sem deslizamento |
8 |
Guias Lineares e Parafusos de Esferas |
Dinghan / Grau de Precisão Importado |
Parafusos de esferas retificados e guias lineares grau C5/C3 para rigidez máxima |
9 |
Cilindros Pneumáticos |
Xingchen / AirTAC |
Cilindros pneumáticos industriais duráveis com acionamento suave |
10 |
Válvulas Solenóides |
Xinlixing / AirTAC |
Múltiplo de válvulas solenoides de resposta rápida com vedação confiável sem vazamentos |
11 |
Sensores e Interruptores |
Fotoelétricos Omron / Magnéticos Aleph / CHINT |
Detecção precisa de posição, alta confiabilidade contra interferências |
12 |
Cortador de Fio e Mecanismo de Alarme |
Auto-Cortador + Sensor Inteligente de Quebra |
Corte limpo de fio; detecção automática e desligamento imediato da máquina em caso de quebra do fio |
 |
 |
 |
 |
3. Especificações Técnicas Detalhadas
Item de parâmetro |
Especificação / Faixa |
Item de parâmetro |
Especificação / Faixa |

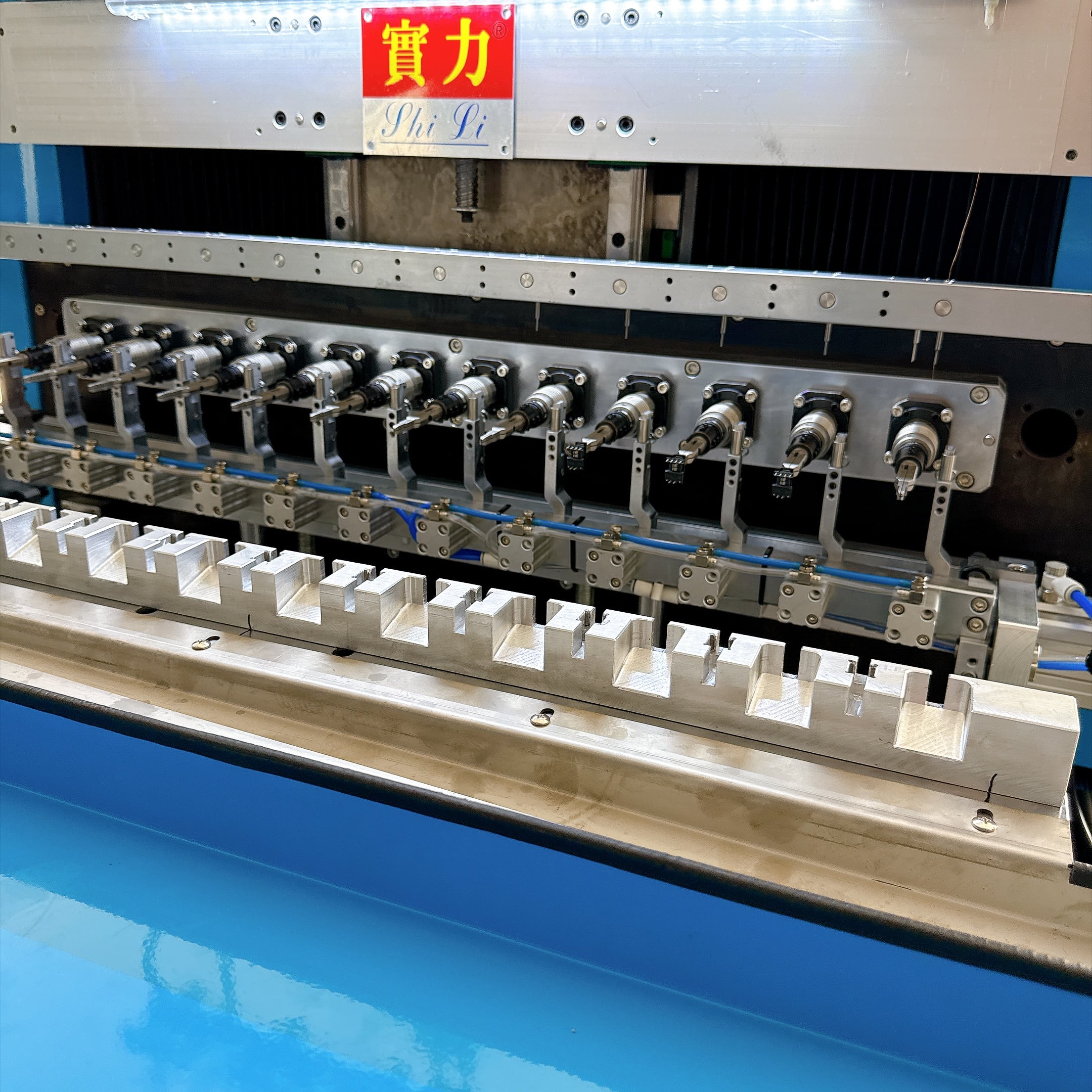

Número do eixo |
12 Eixos |
Distância entre Eixos |
60 mm |
Velocidade Máxima do Eixo |
9.000 RPM |
Potência total nominal |
4000 w |
Potência do Servomotor do Eixo |
1300 W / 1500 W |
Potência dos Servomotores XYZ |
X: 400 W | Y: 400 W | Z: 400 W | A: 400 W |
Curso de deslocamento no eixo X |
100 mm |
Curso de deslocamento no eixo Y |
130 mm |
Curso de deslocamento no eixo Z |
60 mm |
Fonte de Alimentação |
Corrente alternada monofásica 220 V ± 10 %, 50/60 Hz |
Fornecimento de ar comprimido |
0,4 a 0,6 MPa (opcional: 0,5 a 0,6 MPa) |
Corte a fio e alarme |
Corte pneumático automático e alarme inteligente de ruptura |
Dimensões da Máquina (C*L*A) |
Aprox. 1100 × 1200 × 1500 mm |
Peso líquido da máquina |
Aprox. 600 kg |
Faixa de fio aplicável |
0,02 mm a 0,8 mm (referência: 0,25 a 0,45 mm; compatível com tensor adequado) |
Compatibilidade de processo |
Fio único, enrolamento único, fitagem de fio, envolvimento de pino e corte automático |
Tempo de ciclo de produção |
20 a 60 segundos / ciclo (dependendo das voltas, camadas e ciclo de fitagem) |
Padrão de qualidade |
Sujeito à amostra padrão aprovada pelo cliente |
4. Acessórios Opcionais e Capacidades Personalizáveis

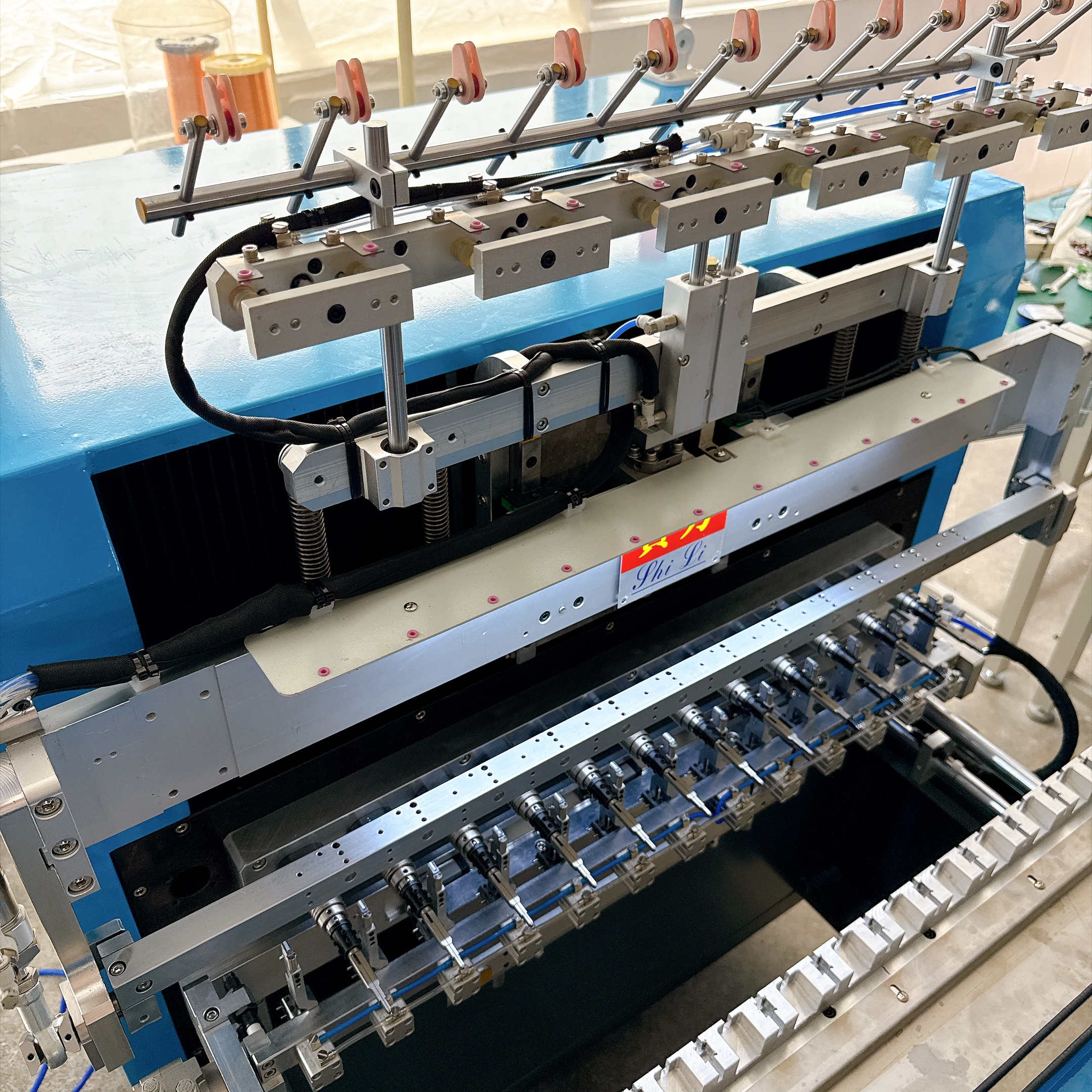

• Conjunto Pneumático de Corte Robusto: Projetado para corte limpo e perpendicular de fios em bitolas mais grossas ou fios esmaltados especializados.
• Sistema Inteligente de Controle de Amortecimento de Tensão: Atenua automaticamente a tensão do fio proporcionalmente ao aumento do diâmetro externo do enrolamento, evitando deformação da bobina.
• Dispositivo de Pressão de Fio em Ângulo Reto: Molda e achata as transições de fio em ângulos retos nítidos, maximizando o fator de preenchimento de ranhura para indutores e transformadores de alta densidade.
• Módulos de Enrolamento Paralelo Bifilar / Quadfilar: Suportam enrolamento paralelo sincronizado de múltiplos fios para componentes magnéticos de alta frequência e alta potência.
• Mecanismo Automatizado de Enrolamento com Fita Isolante: Integra fitagem intercamadas primária/secundária e envolvimento das margens externas dentro de um fluxo de trabalho automatizado contínuo.
