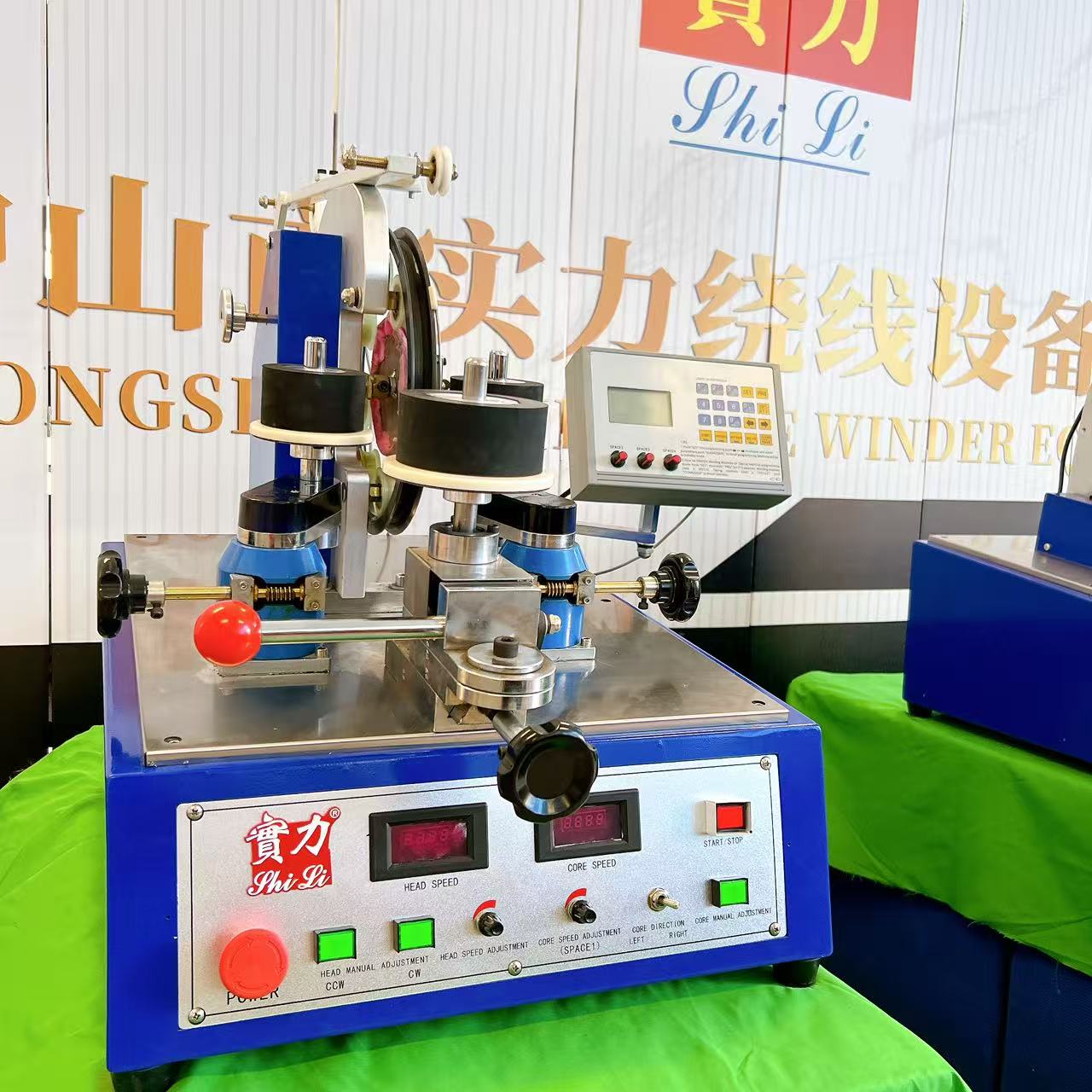

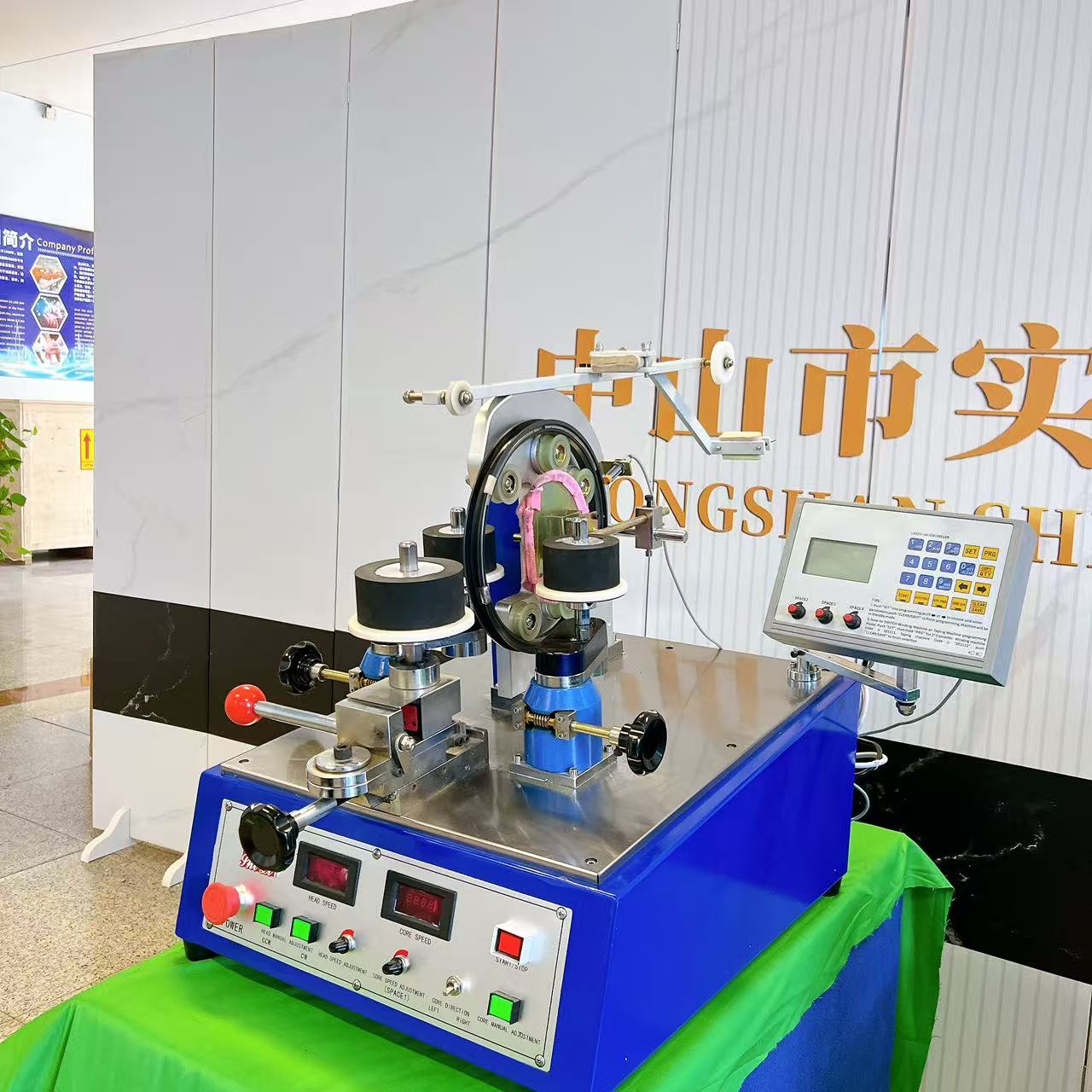

ا جهاز لف التوريد آلة لف التوروديال هي جهاز متخصص مُصمَّم للف الأسلاك حول القلوب التوروديالية بدقة وثبات. وتؤثر صيانة آلة لف التوروديال بشكل مباشر على جودة الإنتاج وطول عمر المعدات وكفاءة التشغيل العامة. وبفهم ما يجب فحصه ومتى يجدر إجراء هذه الفحوصات، تضمن تشغيل آلة لف التوروديال بأعلى كفاءة ممكنة، وتقلل إلى أدنى حدٍّ من حالات التوقف غير المتوقعة في بيئة التصنيع لديك.
يجب دمج إجراءات الفحص الروتيني لآلة لف التورودية في جدول الصيانة الوقائية الخاص بك. سواء كنت تشغّل جهازًا واحدًا أو تُدير وحدات متعددة، فإن وضع بروتوكولات فحصٍ متسقة يحمي استثمارك ويحافظ على جودة الإنتاج بشكل ثابت. ويشرح هذا الدليل المناطق الحرجة التي يجب على كل مشغلٍ وفني صيانة فحصها في آلة لف التورودية.
تقييم حالة القلب والمحور
الفحص البصري لقلوب التورودية
القلب الحلقي هو المكوّن المركزي الذي تُلَفّ عليه الأسلاك، وحالته تؤثّر مباشرةً في جودة اللف. فاحصْ القلب الحلقي بحثاً عن شقوق سطحية أو تشوهات أو تدهور في المادة قد يُعكّر من وضع الأسلاك أو يؤثّر في عمل الآلة. وقد يؤدي تلف القلب الحلقي إلى عدم انتظام شدّ اللف، أو انحراف المحاذاة أثناء الدوران، ما ينتج عنه مكونات ملفوفة معيبة. تأكّد من أن تركيب القلب الحلقي محكمٌ، وأنه يدور بسلاسة دون اهتزاز أو عَرقلة خلال دورات التشغيل.
محاذاة عمود التثبيت والمحور
يُثبِّت العمود القلب الحلقي أثناء عملية اللف، لذا فإن محاذاة العمود وحالته تُعَدّان بالغتي الأهمية لأداء الجهاز. قِسْ الانحراف الدوراني للعمود باستخدام أدوات دقيقة لضمان التمركز ضمن الحدود المسموح بها لجهاز اللف الحلقي الخاص بك. فحِّص ثقب العمود وأسطح التماس مع القلب الحلقي بحثًا عن آثار البلى أو الخدوش أو التآكل التي قد تتفاقم لتصبح مشاكل أكبر. وقد يؤدي عدم محاذاة العمود إلى وضع القلب الحلقي بشكل غير صحيح، ما يسبب تباينًا في شد السلك الملوف ويؤدي إلى تغيرات أبعادية في المنتج النهائي. المنتجات .
فحص نظام شد السلك وتوجيهه
مكونات التحكم في الشد
نظام التحكم في الشدّ على آلة لف النواة الحلزونية ينظّم مدى شدّ السلك عند لفّه حول النواة الحلزونية. تحقَّق من بكرات الشدّ، وأقراص الفرملة، وأسطح الاحتكاك بحثاً عن علامات البلى أو التلميع أو التلوّث التي تقلّل من فعالية الفرملة. اختبر آلية الشدّ عبر المدى التشغيلي الكامل للتأكد من التحكّم السلس والثابت دون تردّد أو تغيّرات مفاجئة. وتؤدي مشاكل التحكم في الشدّ على آلة لف النواة الحلزونية إلى لفّ غير مشدود، أو انقطاع في السلك، أو مقاومة غير متسقة في الملفات، ما يؤدي إلى إرجاع الزبائن وتأخّر الإنتاج.
مجموعة دليل السلك ومساره
تُوجِّه أدلة السلك مسار تغذية السلك أثناء تقدُّمه حول القلب الحلقي أثناء عملية اللف. فحِّص جميع مكونات الأدلة بحثًا عن الأوساخ أو جروح السلك أو الحواف الحادة أو التشوهات التي قد تتسبب في تلف العزل أو انقطاع السلك. تأكَّد من أن الأدلة موضوعة في مواضعها الصحيحة ومثبتة بإحكام على هيكل آلة لف القلوب الحلقيّة دون أي حركة أو هزّة أثناء التشغيل. نظِّف غبار السلك والتراكمات الأخرى من قنوات الأدلة، لأن تراكم هذه المواد يزيد من مقاومة الحركة ويُخلّ باستقرار الشد عبر دفعات الإنتاج. تحقَّق من أن آلية تقدُّم السلك تعمل بسلاسة وتُحافظ على التباعد المناسب أثناء دوران القلب الحلقي.
فحص النظام الميكانيكي للدفع والمحامل
أداء المحرك ونظام الدفع
يُحرّك نظام المحرك والدفع دوران القلب الحلقي ويتحكم في سرعة اللف على آلة لف الحلقات. استمع إلى أي أصوات غير طبيعية أو اهتزازات أو أصوات صرير تشير إلى تآكل المحامل أو عدم انتظام المحاذاة في نظام الدفع. راقب استهلاك التيار الكهربائي للمحرك وقارنه بالقيم المرجعية لاكتشاف المقاومة الميكانيكية التي تظهر مع مرور الوقت. فحّص أحزمة الدفع، والعجلات المرنة، والتروس بحثًا عن علامات التآكل أو الشقوق أو الانزلاقات التي تقلل من استجابة الآلة وثبات عملية اللف. وتظهر آلة لف الحلقات التي تعاني من تدهور في نظام الدفع تحكّمًا غير منتظم في السرعة وتُنتج ملفات ملتفة بكثافة متغيرة وخصائص كهربائية غير متجانسة.
حالة المحامل والتشحيم
تدعم الم bearings المكونات الدوارة في جميع أنحاء آلة لف التورودية وتتطلب تزييتًا منتظمًا لمنع التآكل المبكر. تحقق من مستويات مادة التزييت في غلاف المحامل، وتأكد من أن الشحوم أو الزيوت لا تزال نظيفة وغير مخففة بالماء أو الأوساخ. افحص أختام المحامل للبحث عن أي تلف أو تسرب يسمح بدخول الملوثات ويُسرّع من فشل المحامل في آلة لف التورودية الخاصة بك. قم بتدوير الآلة يدويًّا واستمع إلى أصوات الطحن أو الصرير، وهي إشاراتٌ على تلف داخلي في المحامل يتطلّب اهتمامًا فوريًّا. استبدل مواد التزييت وفقًا لمواصفات الشركة المصنِّعة للحفاظ على الأداء الأمثل للمحامل وتمديد عمر خدمة آلة لف التورودية الخاصة بك.
الاتصالات الكهربائية وأنظمة السلامة
التحقق من دائرة الطاقة والتحكم
تتيح التوصيلات الكهربائية ودوائر التحكم التشغيل الدقيق لآلة لفّ الحلقات التورودية الخاصة بك وتحمي العاملين من الإصابات. فاحص جميع كابلات الطاقة والموصلات والطرفيات بحثاً عن التآكل أو الفكّ أو الأضرار الحرارية التي تُضعف السلامة والأداء. تأكَّد من أن مفاتيح التحكم وأزرار الإيقاف الطارئ وقفلات الأمان تعمل بشكلٍ صحيح وتستجيب فورياً عند تفعيلها. اختبر متسلسلة بدء التشغيل والإيقاف لآلة لفّ الحلقات التورودية للتأكد من صحة الترتيب الكهربائي وتوقيت تطبيق المكابح. إن التوصيلات الكهربائية الفضفاضة تقلل اتساق العزم وتسبب أعطالاً تشغيلية متقطعة يصعب تشخيصها وتُسبِّب إحباطاً للعاملين.
معايرة نظام الاستشعار والتغذية الراجعة
تضمّ الآلات الحديثة للفَكِّ الحلقي أجهزة استشعار لمراقبة السرعة وعدد الأسلاك والتوتر. تأكَّد من أن أجهزة الاستشعار الموضعية ومفتاحات القرب في جهاز الفَكِّ الحلقي الخاص بك تكتشف الأهداف باستمرار دون تشغيل كاذب أو مناطق عمياء. اختبر مفاتيح الحد لتأكيد إيقاف حركة الجهاز بدقة عند اكتمال لف القلوب أو عند انتهاك شروط السلامة. قم بمعايرة أجهزة استشعار التوتر إذا كان جهاز الفَكِّ الحلقي الخاص بك يدعم قراءة رقمية للتوتر لضمان تغذية راجعة دقيقة للتحكم من قِبل المشغل ولضمان الجودة. وتؤدي أجهزة الاستشعار المعطوبة إلى أخطاء إنتاجية وارتباك لدى المشغلين وقد تُفعِّل إيقافات غير ضرورية للجهاز مما يقلل الإنتاجية والكفاءة.
التحقق من جودة اللف ومعايرته
فحص اللف الاختباري
أَنتِجْ بانتظام لفّات تجريبية على جهاز اللف الحلقي الخاص بك وافحص النتائج للتأكد من اتساقها مع معايير الجودة المُعتمدة. فحّص لفات الاختبار للتحقق من تساوي المسافات بين اللفات، وتناسق مظهر الشد، وتغطية القلب بشكلٍ سليم، ما يؤكد صحة معايرة الجهاز. قِسْ قطر السلك ومقاومة الملف للتأكد من أن كثافة اللف والخصائص الكهربائية تتطابق مع متطلبات المواصفات. وإذا أظهرت اللفات التجريبية تدهوراً مقارنةً بالعينات المرجعية، فابدأ فوراً بفحصٍ تفصيليٍّ للأنظمة الميكانيكية والكهربائية لتحديد مصدر التباين. ويُمكّن التحقق الدوري من اللفات التجريبية على جهاز اللف الحلقي الخاص بك من اكتشاف المشكلات الناشئة قبل أن تؤثر في دفعات الإنتاج.
تقييم الدقة الأبعادية وانحراف الدوران
يجب أن تحافظ القلوب الحلزونية الملتفة على الدقة البُعدية وانخفاض الانحراف الدوراني لتناسب عمليات التجميع اللاحقة بشكلٍ مناسب. قِس قطر القلب عند عدة نقاط بعد الالتفاف لاكتشاف الالتفاف غير المتمركز الناتج عن سوء محاذاة العمود أو تشوه القلب في آلة الالتفاف الحلزونية الخاصة بك. استخدم كلاميرات دقيقة أو مؤشرات دوَّارة للتحقق من أن ارتفاع الملف والمسافة بين الأسلاك تبقى ثابتة عبر سطح القلب الحلزوني. وتشير التباينات البُعدية المفرطة إلى أن آلة الالتفاف الحلزونية تتطلب إعادة معايرة أو تعديلًا ميكانيكيًّا قبل مواصلة الإنتاج. ويمنع الحفاظ على الدقة البُعدية فشل التركيب، ويقلل الشكاوى الواردة من العملاء، ويجعل العائد على الاستثمار في آلة الالتفاف الحلزونية يبلغ أقصى حدٍّ ممكن.
الأسئلة الشائعة
ما مدى تكرار فحص آلة الالتفاف الحلزونية؟
أَنشِئ روتين فحص بصري يومي لآلة لف التورودي تشمل دلّاكات السلك، وأجهزة التحكم في الشد، والأصوات أو الاهتزازات غير الطبيعية. ونفِّذ فحوصات ميكانيكية وكهربائية مفصَّلة كل أسبوعين إلى أربعة أسابيع حسب ساعات التشغيل وحجم الإنتاج. وتضمن الفحوصات الشاملة السنوية — التي تشمل استبدال المحامل وإعادة معايرة الحساسات وتقييم نظام الدفع — الموثوقية الطويلة الأمد لآلة لف التورودي. وقد تتطلب العمليات ذات الحجم الأعلى أو البيئات القاسية فترات فحص أكثر تكرارًا للحفاظ على جودة الإخراج باستمرار.
ما العلامات التي تدلّ على أن آلة لف التورودي تحتاج انتباهًا فوريًّا؟
أوقف التشغيل فورًا إذا أصدر جهاز لف المحولات الحلقي الخاص بك أصوات طحن، أو اهتزازات مفرطة، أو روائح حارقة تشير إلى تلف ميكانيكي أو أعطال كهربائية. وتشير انقطاعات السلك أثناء التشغيل العادي، أو عدم انتظام شد اللف، أو التحكم غير المنتظم في السرعة إلى أن جهاز لف المحولات الحلقي يحتاج إلى تشخيص الأعطال والضبط قبل استئناف الإنتاج. وتتطلب أي أضرار مرئية في القلب أو العمود أو الموجهات، بالإضافة إلى فشل أنظمة السلامة مثل أزرار الإيقاف الطارئ غير العاملة، فحصًا وإصلاحًا فوريين لجهاز لف المحولات الحلقي الخاص بك. ولا تحاول أبدًا تشغيل جهاز لف المحولات الحلقي المعطل بالقوة، لأن ذلك يعرّضه لمخاطر تلف إضافي ومخاطر سلامة.
هل يمكنني إجراء صيانة جهاز لف المحولات الحلقي دون استخدام أدوات متخصصة؟
الفحص البصري الأساسي، والتنظيف، وتزييت جهازك جهاز لف التوريد يمكن إنجازها باستخدام أدوات ومستلزمات الورشة القياسية. أما عمليات القياس الدقيقة واستبدال المحامل واختبار المكونات الكهربائية فهي تتطلب أجهزة مناسبة مثل كاليبرات القياس، وأجهزة القياس المتعددة (المولتيميتر)، وأجهزة قياس الانحراف (روناوت غوجز)، لضمان عمل جهاز لفّ الحلقات التورودية الخاص بك بشكلٍ سليم. يُرجى الرجوع إلى دليل الصيانة الصادر عن الشركة المصنِّعة لطراز جهاز لفّ الحلقات التورودية الخاص بك لتحديد الأدوات والإجراءات الموصى بها. ويجب أن تُنفَّذ الإصلاحات المعقدة أو إعادة معايرة جهاز لفّ الحلقات التورودية الخاص بك بواسطة فنيين مؤهلين ذوي خبرة في التعامل مع هذا الطراز من المعدات، وذلك لتفادي حدوث أي تلف والحفاظ على صلاحية الضمان.
