كيفية تشخيص الأخطاء الشائعة في آلة اللف الأوتوماتيكية؟

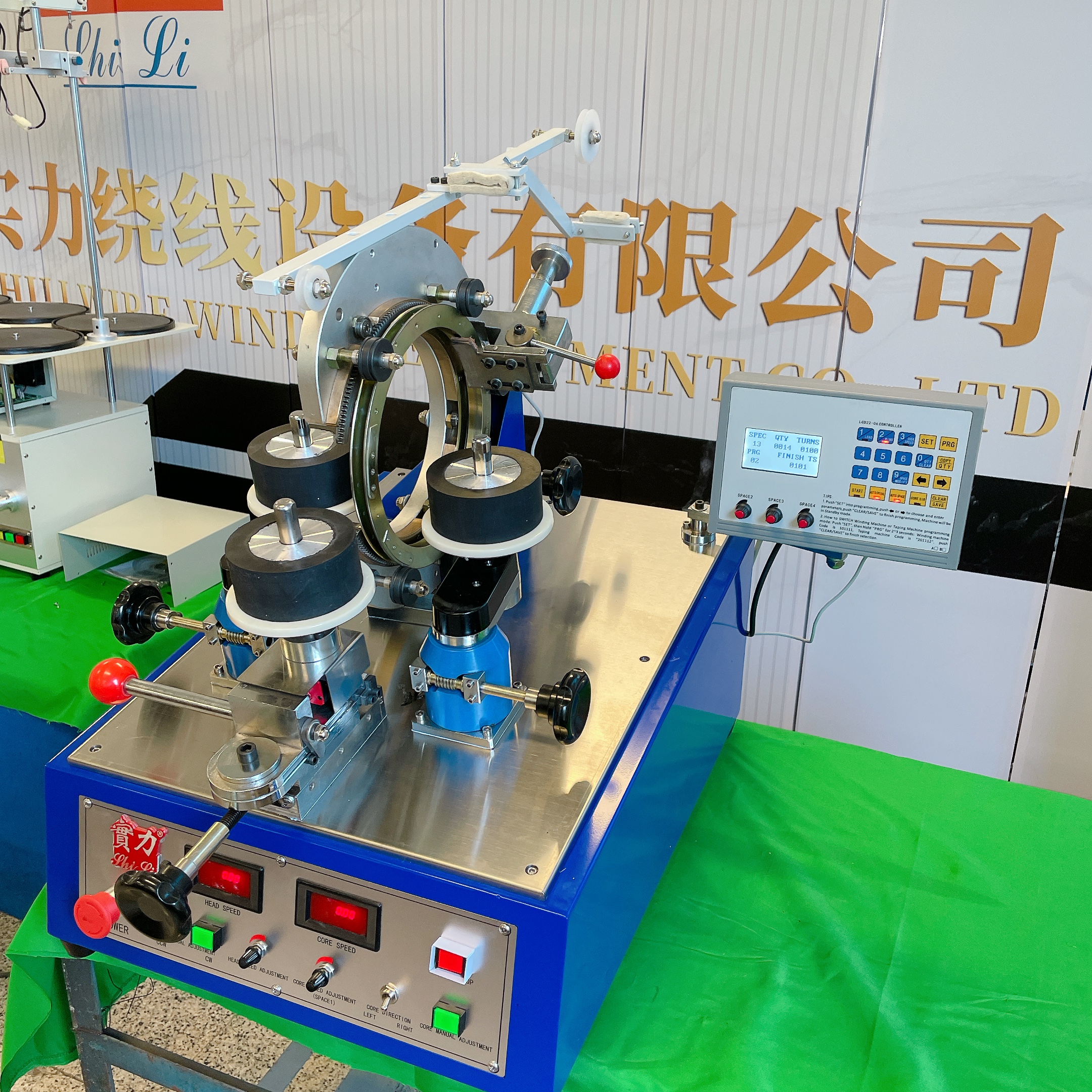

أحد آلة لف أوتوماتيكية تُعَدُّ آلة اللف الآلية قطعةً حاسمةً من المعدات في البيئات التصنيعية التي تُنتِج الملفات والمحولات والمكونات الإلكترونية. وعندما تواجه آلة اللف الآلية أخطاءً أو أعطالاً، يتوقَّف الإنتاج فوراً، وتزداد التكاليف بسرعة. وفهم كيفية تشخيص الأخطاء الشائعة في آلة اللف الآلية يُمكِّنُك من تجنُّب توقُّفات التشغيل الطويلة والتكاليف الباهظة. ويقدِّم لك هذا الدليل أشيع المشكلات التي تطرأ على آلات اللف الآلية، مع خطوات تشخيص عملية لحلِّها.

يتطلب استكشاف أخطاء آلة اللف الأوتوماتيكية وإصلاحها اتباع نهج منهجي يجمع بين التشخيص الكهربائي والفحص الميكانيكي والضبط التشغيلي. وتندرج معظم الأعطال في فئات متوقعة تتعلق بالتحكم في شد السلك، أو آليات تغذية السلك، أو دوران العمود، أو خلل في أجهزة الاستشعار. وبتعلُّم تحديد سبب كل عطل وعزله بدقة، يمكنك إعادة تشغيل آلة اللف الأوتوماتيكية بكفاءتها الكاملة دون الحاجة إلى انتظار الفنيين الخارجيين.

فهم مشكلات شد السلك في آلة اللف الأوتوماتيكية الخاصة بك

تحديد المشكلات المرتبطة بشد السلك

توتر السلك يُعَدُّ أحد أكثر مصادر الخطأ شيوعًا في آلة اللف الآلية. وعندما يصبح التوتر غير منتظم، فإن الملفات الملتفة تظهر عليها لفّات فضفاضة أو تباعد غير متساوٍ أو تماسٌ غير كامل بين طبقات السلك. ومن العلامات الدالة على وجود مشكلات في التوتر في آلة اللف الآلية ظهور فراغات مرئية في نمط اللف، أو انزياح السلك على البوبين، أو ظهور إنذارات مفاجئة للتوتر على لوحة التحكم. ويعتمد نظام التوتر في آلة اللف الآلية على بكرات راقصة وآليات كبح وأجهزة استشعار تغذية راجعة تعمل جميعها بشكل منسق تمامًا. وبمجرد أن تتدهور أيٌّ من هذه المكونات، تظهر أعطال التوتر فورًا.

تشخيص أعطال التوتر وإصلاحها

لتشخيص مشاكل التوتر في آلة اللف الآلية الخاصة بك، تأكَّد أولًا من أن بكرة السلك التي تغذّي الآلة تدور بحرية دون عوائق. وافحص ذراع الأسطوانة المتذبذبة للتأكد من حركتها السلسة وضبطها الصحيح. وإذا كانت قراءة مستشعر التوتر في آلة اللف الآلية غير منتظمة، فنظِّف عدسة المستشعر وتحقَّق من وضع الذراع ضمن النطاق المسموح به. وعَدِّل توتر نابض الفرملة تدريجيًّا أثناء تشغيل آلة اللف الآلية بسرعة منخفضة، مع مراقبة مقياس التوتر الموجود على لوحة التحكم. وتزول معظم أخطاء التوتر في آلة اللف الآلية بمجرد إزالة العوائق من المسار الميكانيكي واستعادة استجابة المستشعر. وإذا استمرت المشاكل بعد الفحص الميكانيكي، فقد تحتاج صمام التحكم الكهرومغناطيسي للفرملة أو لوحة مضخِّم التوتر إلى الاستبدال.

حل أعطال إدخال السلك ودوران المحور

انسداد إدخال السلك وتقلبات السرعة

تعتمد آلة اللف الآلية على سرعة تغذية السلك المتسقة لإنتاج لفات متجانسة. وعندما تواجه آلة اللف الآلية أخطاءً في التغذية، قد يتجمع السلك عند المرشد أو ينقطع فجأةً أو لا يتقدم إطلاقاً. ومن الأسباب الشائعة انسداد أنبوب المرشد، أو تلف الإدخالات الخزفية، أو وجود تلوث داخل آلية التغذية. وافحص مسار السلك في آلة اللف الآلية لديك بإزالة البكرة وتوجيه السلك يدوياً عبر كل قسم من أقسام المرشد. وراقب أي عوائق أو أماكن خشنة أو بقايا سلك داخل الأنبوب. ويجب أن يكون مرشد السلك في آلة اللف الآلية نظيفاً تماماً وسلساً؛ إذ إن الحواف الدقيقة جداً كافية لإحداث انقطاعات في التغذية. وإذا مرّ السلك بسلاسةٍ لكن آلة اللف الآلية ما زالت تتوقف مؤقتاً، فقد يكون الفرامل أو مشفر محرك التغذية معطوباً.

أخطاء دوران المحور والموضع

تظهر أخطاء المغزل في آلة اللف الآلية على شكل دوران غير كامل، أو سرعة غير منتظمة، أو فشل في التوقف عند الموضع الصحيح. وغالبًا ما تشير هذه المشكلات إلى انجراف في المشفر (إينكودر)، أو اتصال مترخٍّ بين الأجزاء، أو اهتراء في محامل المغزل في آلة اللف الآلية. ابدأ بالหมاولة يدويًّا لتدوير المغزل للكشف عن أي مقاومة أو أصوات غير طبيعية. وافحص موصل المشفر في آلة اللف الآلية للتأكد من عدم وجود دبابيس مترخية أو تآكل. وتحقق من أن اتصال المغزل محكم، وأنه لا يوجد أي شوائب تعيق حركة المغزل. وإذا كان المغزل في آلة اللف الآلية يدور بسلاسة لكن لوحة التحكم تُظهر أخطاء في الموضع، فأعد تشغيل نظام التحكم وعايِّن مجددًا موضع الصفر للمشفر. وتسمح معظم طرازات آلات اللف الآلية الحديثة بمعايرة المشفر عبر واجهة التحكم دون الحاجة إلى استدعاء فني.

معالجة أعطال الحساسات والدوائر الكهربائية في آلة اللف الآلية

عطل في الحساسات والتنبيهات الخاطئة

تعتمد آلة اللف الآلية الخاصة بك على عدة مستشعرات لمراقبة أبعاد الملف، وتوتر السلك، وموضع العمود الدوار، ووجود السلك. وعند عطل المستشعرات، تُولِّد آلة اللف الآلية رموز خطأ وتوقف الإنتاج كإجراء احترازي. ومن أبرز مشكلات المستشعرات في آلات اللف الآلية: عطل مفاتيح القرب، أو تلف العيون الضوئية، أو عدم انتظام محاذاة مستشعرات الموضع. ولتشخيص أخطاء المستشعرات، ابدأ أولاً بالتحقق من المحاذاة الفيزيائية والمسافات الآمنة. وقِس جهد خرج المستشعر باستخدام جهاز متعدد القياسات أثناء تشغيل آلة اللف الآلية بسرعة منخفضة. فمعظم المستشعرات في آلة اللف الآلية تُخرِج إشارة واضحة «مشغَّل/متوقِّف»؛ فإذا كانت القراءات غير منتظمة أو عالقة في حالة واحدة، فهذا يعني أن المستشعر يحتاج إلى الاستبدال. كما قد تواجه بعض تركيبات آلات اللف الآلية تحفيزات كاذبة للمستشعرات بسبب التشويش الكهربائي الناتج عن المعدات المجاورة؛ وفي هذه الحالة، يُمكن عادةً حل هذه الأخطاء المتقطعة بتثبيت مقابض فيريت على كابلات الإشارات.

انقطاعات في نظام التحكم والاتصالات

يُنظِّم وحدة التحكُّم في آلة اللف الآلية جميع المكوِّنات الميكانيكية والكهربائية من خلال منطق البرمجيات الثابتة وحلقات تغذية الاستشعار. وقد تظهر أخطاء التحكُّم في آلة اللف الآلية على هيئة انقطاعات في الاتصال، أو تجمُّد في المعايير، أو دورات إعادة تشغيل متكرِّرة. ابدأ بالتحقق من جميع الموصلات المؤدية إلى خزينة التحكُّم في آلة اللف الآلية والخارجة منها بحثاً عن التآكل أو الفكِّ. وتَأكَّد من أن البطارية الاحتياطية الموجودة على بطاقة الذاكرة في آلة اللف الآلية مشحونةٌ بشكلٍ كافٍ؛ إذ إن انخفاض جهد البطارية يؤدي إلى فقدان المعايير وفشل عمليات التهيئة. وإذا ظهرت في آلة اللف الآلية اختلافات في الإصدارات بين وحدة التحكُّم الرئيسية والوحدات الفرعية، فقم بإعادة تحميل صورة البرمجيات الثابتة الرسمية. ويتجاهل العديد من مشغِّلي آلات اللف الآلية إصلاحاتٍ بسيطةً مثل مسح سجلات الأخطاء أو إعادة تعيين مؤقِّتات المراقبة (Watchdog Timers)، وهي إصلاحاتٌ تُنهي حالات الخطأ المستمرة دون الحاجة إلى استبدال أي مكوِّن.

الأسئلة الشائعة

ماذا يجب أن أفعل إذا ظهر رمز خطأ على آلة اللف الآلية الخاصة بي، لكنها تستأنف التشغيل بعد إعادة التشغيل؟

عادةً ما تشير آلة اللف الآلية التي تستأنف التشغيل بعد إعادة التشغيل إلى عطل عابر بدلًا من فشل دائم في أحد المكونات. وغالبًا ما تدل هذه الأخطاء المتقطعة على وجود موصلات مفكوكة أو انحراف مؤقت في استشعار أحد المكونات أو خلل في البرمجيات. يُرجى تسجيل رمز الخطأ والظروف السائدة وقت حدوث العطل في آلة اللف الآلية. وتفقَّد جميع الموصلات المحيطة بهذا المكوِّن النظامي، وتثبّت أن براغي تثبيت أجهزة الاستشعار مشدودة جيدًا، وراجع سجل أحداث آلة اللف الآلية لتحديد الأنماط المتكررة. وإذا تكرر الخطأ في مرحلة إنتاج معيَّنة أو عند لف سلك ذي قطر معين، فعليك الاشتباه في جهاز الاستشعار المعني أو في معلَّمة المعايرة بدلًا من افتراض حدوث عطل جسدي.

ما التكرار الموصى به لإجراء الصيانة الوقائية لآلة اللف الآلية الخاصة بي؟

توصي أغلب الشركات المصنِّعة بفحص وتنظيف آلة اللف الآلية شهريًّا إذا كانت تعمل بنظام نوبات يومي. ويجب أن تشمل عمليات الصيانة الدورية تنظيف أدلة السلك، وتزييت آلية التوتر، والتحقق من موصلات المشفر. أمَّا سنويًّا، فيجب إجراء تفكيك كامل لتجميع محور الدوران الخاص بآلة اللف الآلية، واستبدال بكرات ذراع الرقص التالفة، وإعادة معايرة جميع أجهزة الاستشعار. وتحدد دليل تعليمات آلة اللف الآلية جدول التزييت المطلوب لم bearings المحور وآليات الفرملة؛ والالتزام بهذا الجدول يمنع أغلب الأعطال الميكانيكية. كما تؤثِّر العوامل البيئية تأثيرًا كبيرًا؛ إذ إن وجود هواء ورشة العمل الملوَّث أو الرطوبة أو تقلُّبات درجة الحرارة تُسرِّع من عملية التآكل في آلة اللف الآلية.

هل يمكنني إصلاح وحدات أجهزة الاستشعار أو المشفر في آلة اللف الآلية الخاصة بي بنفسي؟

استبدال المستشعرات والمُشفِّرات عادةً ما يكون في متناول المشغلين المدربين على طراز آلة اللف الآلية الخاصة بك. ومعظم المستشعرات الجاهزة للتشغيل على آلة اللف الآلية تنفصل بسهولة وتُركَّب دون الحاجة إلى أدوات خاصة. ومع ذلك، فإن معايرة المستشعرات وضبط الإشارات على آلة اللف الآلية الخاصة بك تتطلب عادةً وثائق الخدمة وقد تحتاج إلى معدات معايرة احترافية. وبعض مستشعرات آلة اللف الآلية تحتوي على دوائر حماية مدمجة تتعطل إذا عُكست قطبية التوصيل أثناء التركيب؛ لذا يجدر التأكد بدقة من اتجاه الموصل قبل التوصيل. وإذا كانت آلة اللف الآلية الخاصة بك مشمولة بالضمان، فقد يكون استعانة خدمة الشركة المصنِّعة خياراً أفضل للحفاظ على شروط الضمان.
